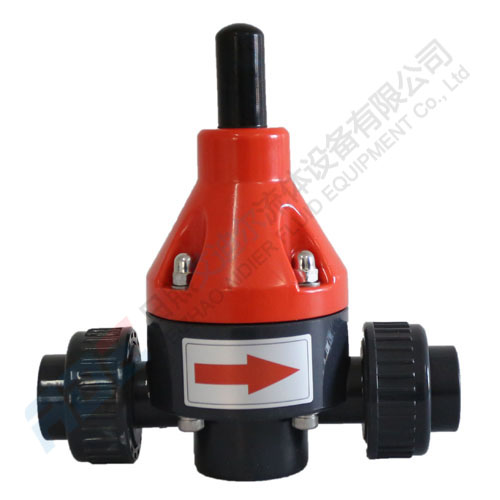

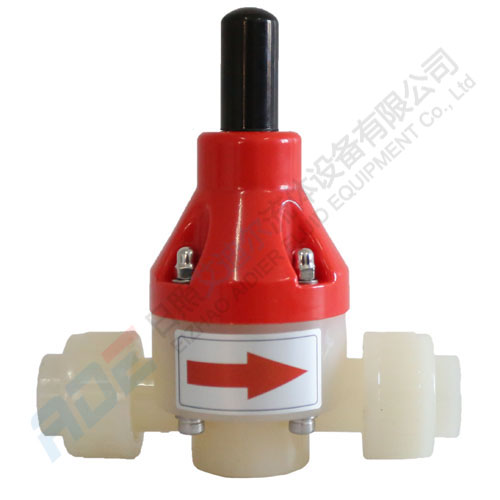

安全阀(由令连接)

安全阀又称泄压阀,是压力管路系统的重要组成部分,直接安装在受保护设备的旁路上,在系统内压力达到设定压力时自动开启,及时释放压力,从而保证设备及管路系统的正常运行。

工作原理
安全阀是通过弹簧的弹力来工作的。当系统工作压力高于安全阀设定值时,膜片克服弹簧压力抬起,阀开启,液体通过安全阀;当作用在膜片上的工作压力小于预设弹簧压力时,膜片在弹簧弹力的作用下关闭管路。

特点
释放管路压力,保证系统压力稳定
压力可调,使用方便
保护泵的安全和系统的正常运行
耐腐蚀隔膜密封,无泄漏
压力调节部分与过流部分由隔膜隔离的结构,使用寿命长
多种过流材质可选,满足不同腐蚀性液体的需要

型号编制说明
ADE-SV-P15/1.0-R
ADE--艾迪尔
SV--安全阀
P--PVC;S--304;SS--316L;D--PVDF;C--碳钢
15--接口口径(DN)
1.0--额定压力(MPa)
R--联接方式(R:螺纹;F:法兰;B:由令)

尺寸规格表

规格型号 材质 公称通径 设定压力 联接方式 尺寸D*Hmm
ADE-SV-P6/1.0-R 塑料 DN6 0.3-1.0 Rc1/8”
ADE-SV-P8/1.0-R 塑料 DN8 0.3-1.0 Rc1/4”
ADE-SV-P10/1.0-R 塑料 DN10 0.3-1.0 Rc3/8”
ADE-SV-P15/1.0-R 塑料 DN15 0.3-1.0 Rc1/2”
ADE-SV-P20/1.0-R 塑料 DN20 0.3-1.0 Rc3/4”
ADE-SV-P25/1.0-R 塑料 DN25 0.3-1.0 Rc1”
ADE-SV-P32/1.0-R 塑料 DN32 0.3-1.0 Rc1-1/4”
ADE-SV-P40/1.0-R 塑料 DN40 0.3-1.0 Rc1-1/2”
ADE-SV-P50/1.0-R 塑料 DN50 0.3-1.0 Rc2”
ADE-SV-P65/1.0-R 塑料 DN65 0.3-1.0 Rc2-1/2”
ADE-SV-P80/1.0-R 塑料 DN80 0.3-1.0 Rc3”
ADE-SV-P100/1.0-R 塑料 DN100 0.3-1.0 Rc4”
ADE-SV-S6/2.0-R 金属 DN6 0.3-2.0 Rc1/8”
ADE-SV-S8/2.0-R 金属 DN8 0.3-2.0 Rc1/4”
ADE-SV-S10/2.0-R 金属 DN10 0.3-2.0 Rc3/8”
ADE-SV-S15/2.0-R 金属 DN15 0.3-2.0 Rc1/2”
ADE-SV-S20/2.0-R 金属 DN20 0.3-2.0 Rc3/4”
ADE-SV-S25/2.0-R 金属 DN25 0.3-2.0 Rc1”
ADE-SV-S32/2.0-R 金属 DN32 0.3-2.0 Rc1-1/4”
ADE-SV-S40/2.0-R 金属 DN40 0.3-2.0 Rc1-1/2”
ADE-SV-S50/2.0-R 金属 DN50 0.3-2.0 Rc2”
ADE-SV-S65/2.0-R 金属 DN65 0.3-2.0 Rc2-1/2”
ADE-SV-S80/2.0-R 金属 DN80 0.3-2.0 Rc3”
ADE-SV-S100/2.0-R 金属 DN100 0.3-2.0 Rc4”





 多种材质可选:
塑料:PVC,PP,PTFE,PVDF
金属:304,316L,碳钢,哈氏合金

注:介质温度:金属材质为-18~90℃,PVC材质-18~60℃
    以上型号及参数仅供参考,购买时请咨询我公司
可根据客户要求定制

尺寸规格表

规格型号 材质 公称通径 设定压力 联接方式 尺寸D*Hmm
ADE-SV-P15/1.0-B 塑料 DN15 0.3-1.0 Rc1/2”
ADE-SV-P20/1.0-B 塑料 DN20 0.3-1.0 Rc3/4”
ADE-SV-P25/1.0-B 塑料 DN25 0.3-1.0 Rc1”
ADE-SV-P32/1.0-B 塑料 DN32 0.3-1.0 Rc1-1/4”
ADE-SV-P40/1.0-B 塑料 DN40 0.3-1.0 Rc1-1/2”
ADE-SV-P50/1.0-B 塑料 DN50 0.3-1.0 Rc2”




序号 名称 序号 名称
1 阀帽 9 弹簧
2 调节螺栓 10 支撑盘
3 锁紧螺母 11 膜片
4 螺母 12 下阀体
5 垫圈 13 O形圈
6 上阀体 14 活接螺母
7 钢球 15 承插接头
8 弹簧压盘 16 螺栓






 多种材质可选:
塑料:PVC,PVDF
注: 以上型号及参数仅供参考,购买时请咨询我公司
可根据客户要求定制
